產品簡介

★用途及特點

用途及特點

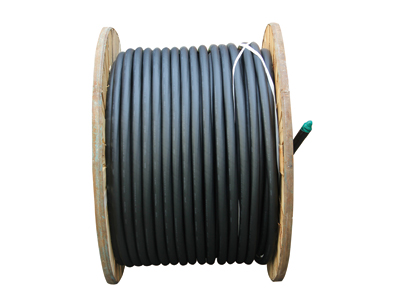

交聯聚乙烯絕緣電力電纜具有高機械強度、耐環境應力好、優良的電氣性能和耐化學腐蝕等特點，重量輕，結構簡單，使用方便。本產品適用于交流50Hz，分別適用于額定電壓0.6/1kV和1.8/3kV的線路中,供輸配電能之用。

阻燃型電纜為普通型的基礎上增加阻燃性能，產品特點為燃燒時火蔓延較慢并能控制在一定的范圍內，其使用于對阻燃要求較高的場合。阻燃電纜根據應用環境分為A類、B類、C類、D類等四個類別，其中D類只適用于外徑≤12mm或?qū)w截面35mm2以下產品。

無鹵低煙阻燃型電纜為阻燃型的基礎上增加無鹵低煙性能，產品除包含阻燃型產品特性外，還具備材料不含鹵素的特點，同時產品被燃燒時產生的煙塵較少，透光率較高。

耐火型電纜為普通型的基礎上增加耐火性能，產品特點可在燃燒的狀況下仍能保持一定時間的安全運行，其使用在對電纜耐火特性有要求的場合。

★產品標準

產品分別滿足GB/T12706.1-2020。阻燃、無鹵低煙阻燃、耐火型電纜還需滿足GB/T19666-2019。

規格參數

★產品額度電壓:U0/U(Um)

0.6/1.0(1.2) kV、1.8/3(3.6) kV。

★電纜線芯數：

1-5芯、3-1芯、3+2芯、4+1芯

★導體截面范圍：

1.5-630mm2。

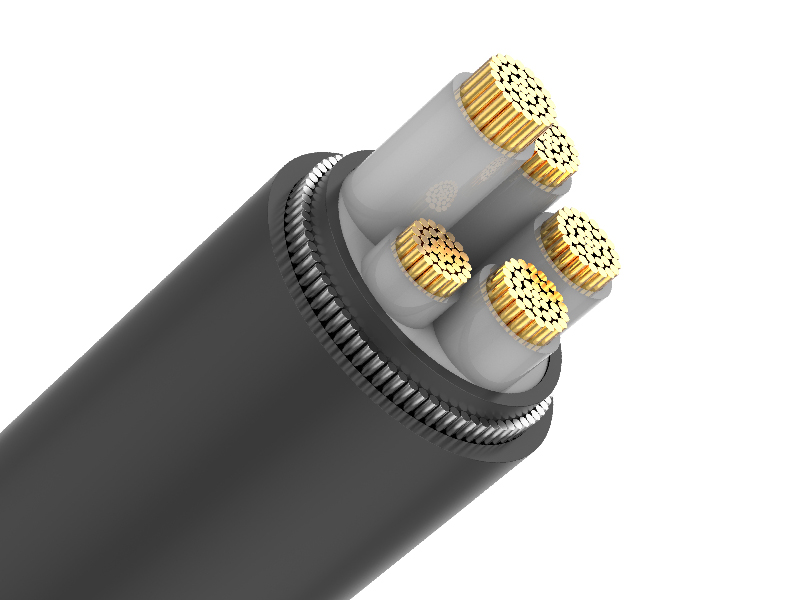

★產品結構：

導體結構采用第1種或2種導體結構。

★工作溫度：

不超過90℃，短路時(最長持續時間不超過5s)電纜導體的最高溫度應不超過250℃。敷設溫度不低于0℃。

安裝時的電纜最小彎曲半徑：

單芯電纜—20D mm，單芯鎧裝電纜—15D mm；

多芯電纜—15D mm，鋼帶鎧裝多芯電纜—12D mm。

靠近連接盒和終端的電纜最小彎曲半徑(彎曲應小心控制,如采用成型導板)：

單芯電纜—15D mm，單芯鎧裝電纜—12D mm；

多芯電纜—12D mm，鋼帶鎧裝多芯電纜—10D mm。
